FKSG系列风电光伏华体会体育官方网站-华体会体育(中国)
一、概述
华体会体育官方网站-华体会体育(中国) 与电容器一起组成谐波回路，主要用途是减少线路的谐波电流，消除3、 5、7、11、13次及更高次谐波，滤波华体会体育官方网站-华体会体育(中国) 既可并联在系统上，也可串联在系统上。

二、工作原理
DC直流源通过逆变器变为交流电源，需要保证电流达到一定的指标，需要低谐波含量，高功率因数，才能够并入电力网络。典型的方案是电网与逆变器之间串联华体会体育官方网站-华体会体育(中国) 作为滤波器。华体会体育官方网站-华体会体育(中国) 分为网测华体会体育官方网站-华体会体育(中国) 和变流器测华体会体育官方网站-华体会体育(中国) ，网测华体会体育官方网站-华体会体育(中国) 和变流器测华体会体育官方网站-华体会体育(中国) 之间是三个星形连接的电容器，华体会体育官方网站-华体会体育(中国) 除滤除高次谐波外，还有升压和能量交换功能。

三、型号及其含义

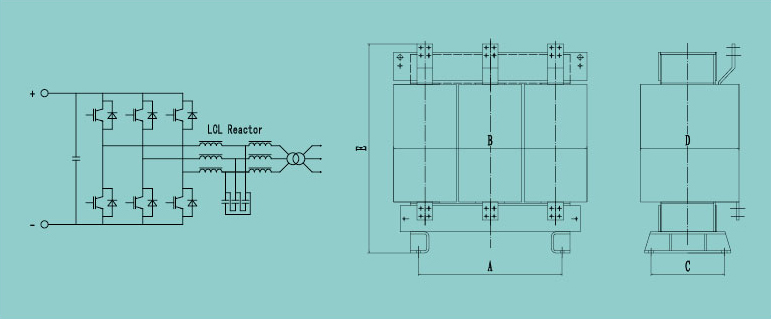

四、外型及安装尺寸


产品型号 额定电流（A) 电感量
(mH)		 尺寸（mm )
A B C D E 装配孔
FKSG -H0312 -500 312 500 350 460 175 290 450 11 X 15
FKSG -H0420 -350 420 350 350 540 250 300 560 11 X 15
FKSG -H0550 -350 550 350 220 450 250 330 535 11 X 15
FKSG -H0600 -150 600 150 560 600 195 225 470 11 X 15
FKSG -H0767 -071 767 71 125 410 160 280 500 11 X 15
FKSG -H0300 -230 300 230 450 615 400 450 680 15 X 20
FKSG -H1100 -50 1100 50 270 450 210 245 680 15 X 20
FKSG -H1100 -170 1100 170 550 740 280 380 800 15 X 20
